Wir haben eine große Auswahl an Dosierpumpen  sog. Verdrängerpumpen in Verschiedenen Bauarten und mit Elektrischem oder Pneumatischem Antrieb.

Chemiefeste Membran-Dosierpumpe selbstsaugend Diaphragma Pumpe / selbstansaugend / Diaphragma aus PTFE

 Förderleistung bis 1000 l/h/  1- und 3-phasige Motoren / bis max. 15 bar

Mit der Diaphragma Pumpe der Dostec Serie erhalten Sie ein zuverlässiges Dosiergerät. Durch viele verschiedene Motoren, welche die Diaphragma Pumpe antreiben können, ist diese bestens für etliche Industrie- und Laborprozesse geeignet. Die Motoren der Diaphragma Pumpe sind sowohl in 1- und 3-phasiger Wechselspannungsausführung als auch als 12 V ... 24 V Gleichspannungsvariante verfügbar. Die Regelung erfolgt bei der Diaphragma Pumpe über einen Drehschalter an der Rückseite des Gerätes. Durch die PTFE Beschichtung des Diaphragmas können auch aggressive Stoffe gefördert werden, ohne dass die Diaphragma Pumpe zu Schaden kommt. Eine maximale Förderleistung ist, je nach Ausführung der Diaphragma Pumpe, bis zu 1000 l/h möglich.

Beispiel:  unserer Elektrischen  Membran Dosierpumpen



- Pumpenkopf mit Diaphragma
- Diaphragma aus PTFE
- Spannungsversorgung 110 V / 230V
- auch 12/24 V DC Variante verfügbar

- für Chemie-Industrie und Labor
- selbstansaugend
- bis zu 1000 l/h
- bis max. 15 bar

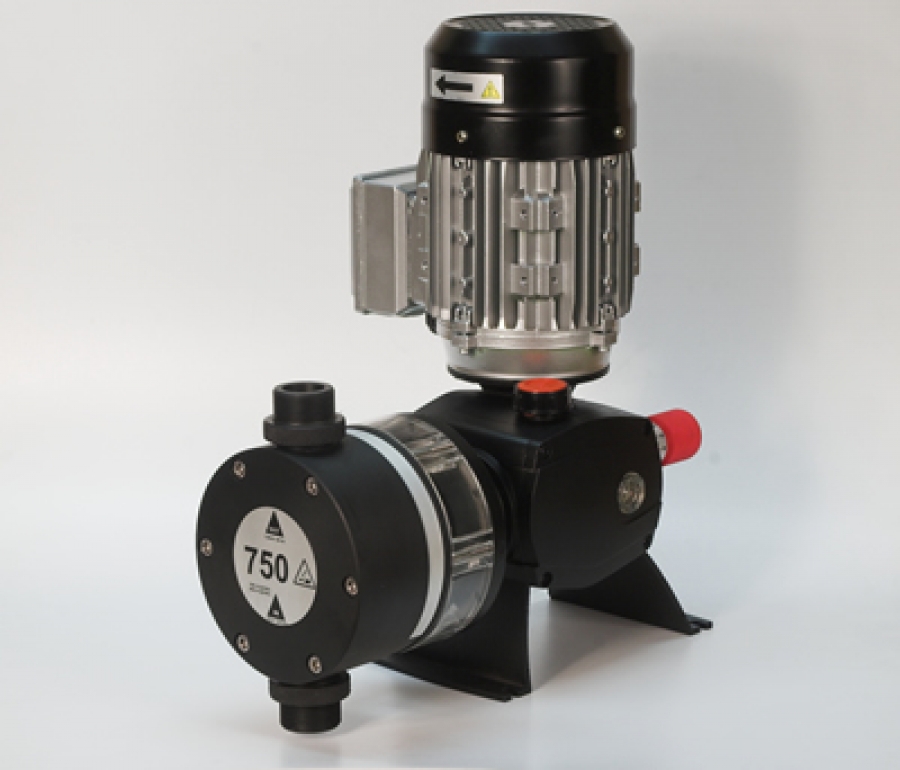

 Dosierpumpe Dostec 50

Allgemeine Spezifikationen Diaphragma Pumpe Dostec Serie



Fördermenge

8,1 ... 1000 l/h



Arbeitsdruck

5 ... 15 bar



Diaphragma

PTFE



Verfügbare Varianten Diaphragma Pumpe Dostec Serie



Code

Fördermenge [l/h]

Druck [bar]

71-AD43-D163--X

1000

5

71-AD43-D142--X

500

10

60-AD53-D115--L

324

5

60-AD43-D115--L

270

5

60-AD52-D115--L

242

5

71-AD33-D142--X

250

10

60-AD42-D115--L

202

5

60-AD53-D95--L

204

8

60-AD43-D95--L

170

8

60-AD52-D95--L

154

8

60-AD42-D95--L

128

8

60-AD43-D69--L

90

10

60-AD52-D69--L

82

8

60-AD42-D69--L

68

10

60-AD41-D69--L

45

15

60-AD32-D69--L

33,8

12

60-AD31-D69--L

22,5

15

60-AD21-D69--L

13,5

15

60-AD11-D69--L

8,1

15


Erklärung am Beispiel für Diaphragma Pumpe Dostec Serie



60

-

A

P

4

4

-

D115

P

P

M

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)


(1) Modell



60

Dostec 40



71

Dostec 50



(2) Motor



A

3-Phasen 230 / 400 V, 50 / 60 Hz



B

1-Phase 230 V, 50 Hz



C

1-Phase 110 V, 60 Hz



D

12 V DC, 130 W



E

12 V DC, 300 W



F

24 V DC, 130 W



G

24 V DC, 300 W



L

3-Phasen 230 / 400 V, 50 / 60 Hz, 1 PS



M

1-Phase 230 / 400 V, 50 / 60 Hz, 1 PS



(3) Pumpenkopf



P

Hubkolben



D

Diaphragma



(4) Zyklen



1

22 Zyklen / min



2

36 Zyklen / min



3

60 Zyklen / min



4

120 Zyklen / min



5

144 Zyklen / min



(5) Hub



1

4,5 mm



2

7,5 mm



3

9 mm



4

15 mm



(6) Abmessungen [mm]



A

B

C

D

E

Abmaße der Diaphragma Pumpe Dostec Serie



D69

280

154

195

370

150

D95

285

184

195

370

150

D115

285

204

207

370

150

D142

392

250

214

440

241

D163

392

270

224

440

241

(7) Material



P

PP (Kolben aus UHMW-PE)



C

PP (Kolben aus Keramik)



I

A316 (Kolben aus Keramik)



F

PVDF (Kolben aus Keramik)



T

PTFE (Kolben aus Keramik)



(8) Dichtung



P

PP



B

PP



I

A316



F

PVDF



T

PTFE



(9) Anschlüsse



M

3/4"



L

6x12



X

1"1/4



Lieferumfang Diaphragma Pumpe Dostec Serie (bei allen Varianten gleich)
1 x Diaphragma Pumpe Dostec Serie, 1 x Bedienungsanleitung
